Что такое дизайн печатной платы? Основы, шаги, советы по настройке и устранению неполадок

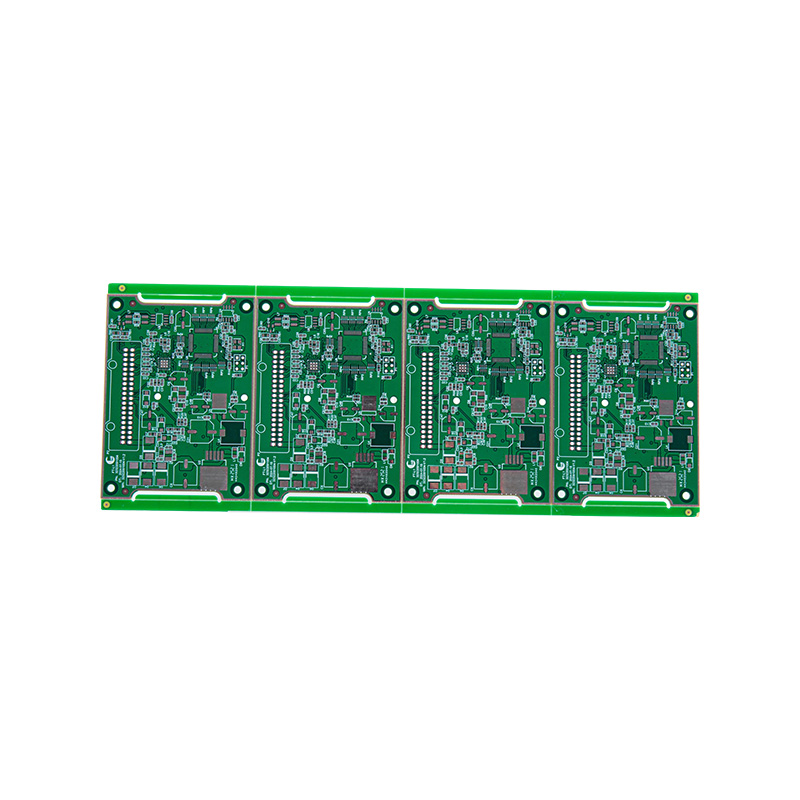

Что такое дизайн печатной платы?

Проектирование печатной платы — это процесс перевода схемы электронной схемы в физическую компоновку платы, которая может быть изготовлена. Проектировщик указывает, где находится каждый компонент, как их соединяют медные дорожки, сколько слоев требуется на плате и какие материалы и допуски должен соблюдать производитель. Результатом является набор файлов Gerber — стандартного формата, который используется в автоматизированном производственном оборудовании.

Готовая печатная плата — это больше, чем постоянная схема подключения. Это механическая конструкция, система терморегулирования и электромагнитная среда одновременно. Хорошо спроектированная плата обеспечивает четкую передачу сигналов, эффективно рассеивает тепло и проходит испытания на электромагнитную совместимость. Плохо спроектированный прибор может работать на стенде, но выйти из строя в полевых условиях из-за шума, перекрестных помех или проблем с целостностью питания, которые проявляются только в реальных условиях эксплуатации.

Основы печатная плата Проектирование, которое должен знать каждый инженер

Прежде чем открыть какой-либо инструмент EDA, дизайнер должен освоить несколько основополагающих концепций, которые определяют каждое решение, принимаемое во время макета.

Слои и стек

Печатные платы состоят из чередующихся медных и диэлектрических (изолирующих) слоев, ламинированных вместе. В простых проектах используются 2 слоя; платы с более высокой плотностью компонентов или более строгими требованиями к целостности сигнала используют 4, 6, 8 или более. Каждый уровень выполняет свою роль — маршрутизацию сигнала, опору на землю или распределение мощности — и расположение этих уровней называется стеком.

Импеданс и целостность сигнала

На высоких частотах медная дорожка ведет себя как линия передачи. Это характеристический импеданс — определяется шириной дорожки, толщиной меди, диэлектрической проницаемостью и расстоянием до ближайшей опорной плоскости — должен соответствовать импедансу источника и нагрузки для предотвращения отражений. Большинство цифровых интерфейсов рассчитаны на однотактное сопротивление 50 Ом или дифференциальное сопротивление 100 Ом. Отклонение от этих значений приводит к ухудшению сигнала, которое ухудшается с увеличением частоты.

Возвратные токи и опорные плоскости

Каждый сигнальный ток имеет обратный путь. На высоких частотах обратный ток проходит непосредственно под сигнальной дорожкой в ​​ближайшей опорной плоскости, а не по кратчайшему пути постоянного тока. Прерывание этого обратного пути , например, прокладывая дорожку через разрез плоскости или щель, заставляет обратный ток отклоняться в обход и создает рамочную антенну, излучающую электромагнитные помехи. Сохранение непрерывности опорных плоскостей при высокоскоростной трассировке — одно из наиболее важных решений, принимаемых проектировщиком.

Этапы проектирования печатной платы

Процесс проектирования печатной платы следует последовательной последовательности независимо от сложности платы. Пропуск этапов — особенно ранних проверок дизайна — обычно приводит к дорогостоящим повторным запускам.

1. Схематический снимок : Определите все компоненты, сетевые соединения и электрические правила в инструменте EDA. Назначьте посадочные места каждому символу компонента.
2. Требования и ограничения к проектированию : Размеры платы документа, количество слоев, правила минимального размера дорожки/пространства, целевые значения импеданса, тепловые требования и нормативные стандарты (IPC-2221, IPC-2152 и т. д.).
3. Определение стека : выберите количество слоев, материал, толщину диэлектрика и вес меди. Прежде чем начинать трассировку, подтвердите целевые значения импеданса у своего производителя.
4. Размещение компонентов : Размещайте компоненты так, чтобы минимизировать длину трасс для критических цепей, группировать связанные схемы, соблюдать тепловые зоны и соблюдать механические ограничения. Расположение определяет 80% качества маршрутизации.
5. Маршрутизация питания и заземления : Проложите силовые шины и установите заземляющие пластины перед прокладкой сигнала. Развязывающие конденсаторы должны располагаться как можно ближе к контактам питания микросхемы.
6. Маршрутизация сигнала : Сначала направляйте высокоскоростные и чувствительные сигналы, поддерживая импеданс, минимизируя переходы и сохраняя дифференциальные пары связанными и согласованными по длине.
7. Проверка правил проектирования (DRC) : Запустите автоматические проверки на предмет нарушений зазоров, неподключенных цепей, размера кольцевого кольца и производственных ограничений.

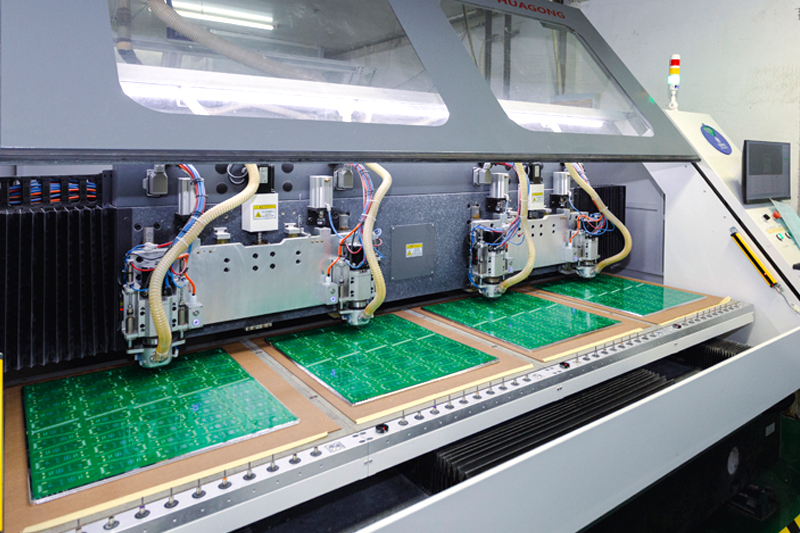

8. Обзор генерации и изготовления Gerber : экспортируйте производственные файлы и просмотрите их в программе просмотра Gerber перед отправкой. Подтвердите компоновку, файлы сверления и шелкографию у производителя.

Пример стека 6-слойной печатной платы

Шестислойный стек является наиболее практичным обновлением четырехслойной платы, когда конструкция включает в себя высокоскоростные интерфейсы, плотную разводку BGA или строгие требования к электромагнитным помехам. Дополнительные слои позволяют специальным опорным плоскостям закреплять внутренние сигнальные слои, создавая контролируемую полосковую среду, снижающую излучение и перекрестные помехи.

Стандартное 6-слойное расположение для платы FR-4 толщиной 1,6 мм:

С L2 в качестве земли и L4 в качестве питания, уровень 3 имеет настоящую полосковую конфигурацию, зажатую между двумя опорными плоскостями, что делает его подходящим домом для наиболее чувствительных к шуму сигналов. Тонкий препрег между L1 и L2 (обычно 3–4 мил) сохраняет достижимую ширину дорожки сопротивлением 50 Ом на уровне около 4–5 мил, что совместимо со стандартными производственными процессами.

Как устранить неполадки с печатной платой

Даже хорошо спроектированные платы иногда поступают с производства с дефектами или выходят из строя после сборки. Структурированный процесс устранения неполадок, а не случайная замена компонентов, позволяет быстрее обнаружить неисправности и избежать сопутствующего ущерба.

Шаг 1. Визуальный осмотр перед включением питания

Под увеличением осмотрите плату на наличие перемычек на микросхемах с мелким шагом, холодных соединений (тусклых и зернистых, а не гладких и блестящих), отсутствующих или перевернутых компонентов, а также любых видимых следов повреждений. Значительная часть дефектов сборки видна еще до того, как понадобится какой-либо прибор.

Шаг 2. Проверка шины питания

Прежде чем подавать полную мощность, измерьте сопротивление между каждой шиной питания и землей с помощью мультиметра. Низкое или близкое к нулю показание указывает на короткое замыкание. Распространенными причинами являются паяные перемычки, повреждение конденсаторов или компонент с обратной поляризацией. После прояснения подайте питание через стендовый источник питания с ограничением тока, установленный чуть выше ожидаемого потребления. Разрушающийся рельс под нагрузкой указывает на перегрузку регулятора или короткое замыкание нижестоящего компонента.

Шаг 3: Диагностика уровня сигнала

Подтвердив исправность рельсов, используйте осциллограф для проверки тактовых сигналов, линий сброса и активности коммуникационной шины. Отсутствие тактовых импульсов, застрявшие линии сброса или неверные формы сигналов SPI/I2C/UART указывают на определенную область сбоя. Логический анализатор более эффективен, чем осциллограф, для регистрации поведения многосигнальной цифровой шины с течением времени.

Шаг 4. Тестирование на уровне компонентов

Если при отслеживании сигнала изолируется подозрительный компонент, измерения сопротивления внутри цепи (при отключенном питании) могут подтвердить открытые или закороченные переходы на пассивных компонентах. Что касается микросхем, сравнение напряжений на выводах с таблицей условий эксплуатации, приведенной в таблице технических данных, позволяет быстро определить, получает ли устройство правильные сигналы питания, задания и разрешения. Если компонент признан неисправным, замените его на заведомо исправную деталь прежде чем делать выводы — замена на другую деталь из той же потенциально бракованной партии ничего не решает.
