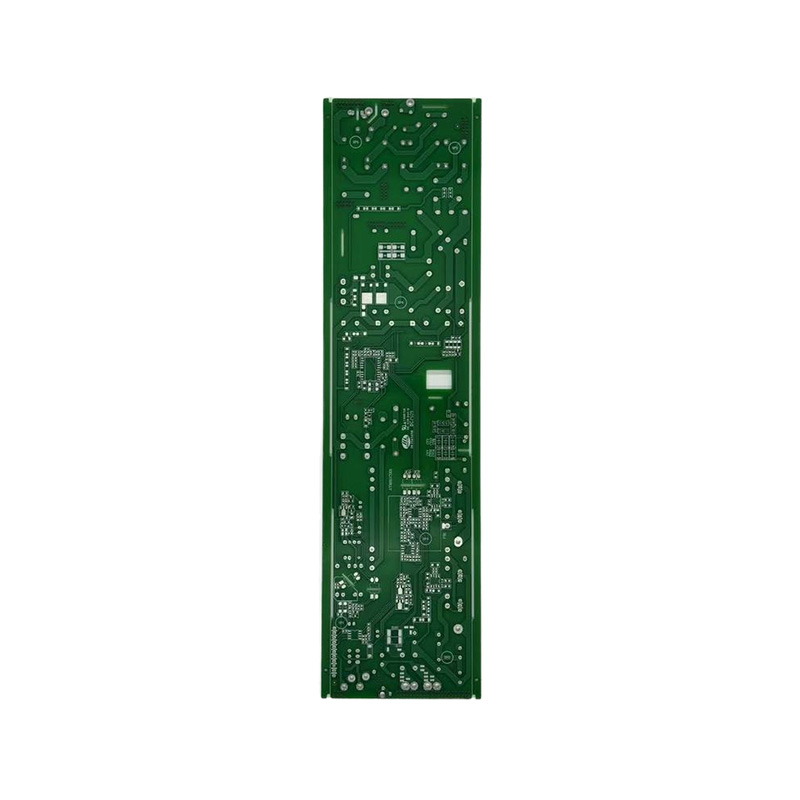

Проектирование для повышения эффективности: Комплексное руководство по технологии печатных плат высокой мощности
В сфере современной электроники эффективное и надежное управление значительными объемами электроэнергии имеет первостепенное значение. Печатная плата высокой мощности является инженерной основой для таких приложений, от светодиодного освещения и источников питания до инверторов электромобилей и систем управления промышленными двигателями. В отличие от стандартных печатных плат, эти специализированные печатные платы рассчитаны на большие токи, рассеивают значительное количество тепла и надежно работают в условиях высоких электрических и тепловых нагрузок. В этом руководстве рассматриваются важные аспекты проектирования, материаловедение и производственные процессы, которые определяют высокопроизводительную силовую электронику.
Управление температурным режимом: основа проектирования печатных плат высокой мощности
Основной проблемой в любом приложении высокой мощности является нагрев. Чрезмерное тепло приводит к ухудшению качества компонентов, сокращению срока службы и может привести к катастрофическому отказу. Таким образом, эффективное управление температурным режимом — это не просто функция, а необходимость.
Ключевые параметры теплового расчета
- Толщина меди: Более толстые медные дорожки, измеряемые в унциях на квадратный фут (унции/фут²), пропускают больший ток при меньшем резистивном нагреве. Стандартные платы используют толщину от 1 унции (35 мкм), тогда как платы высокой мощности обычно используют толщину от 3 унций (105 мкм) до 12 унций (420 мкм) или более.
- Теплопроводность подложки: Способность материала отводить тепло от компонентов. Стандарт FR-4 имеет низкую теплопроводность (~0,3-0,4 Вт/мК), тогда как платы с металлическим каркасом значительно превосходят ее.
- Тепловые через массивы: Сквозные отверстия с металлическим покрытием, расположенные под горячими компонентами для передачи тепла от поверхностного слоя к внутренним слоям или специальному радиатору.
| Тип подложки | Типичная теплопроводность (Вт/мК) | Лучший вариант использования |
| Стандартный ФР-4 | 0,3 - 0,4 | Экономичные приложения с низким и средним энергопотреблением. |
| Алюминиевый сердечник (MCPCB) | 1,0 - 2,5 | Мощные светодиоды, автомобильное освещение, блоки питания. |
| Медный сердечник | 380 - 400 | Приложения с чрезвычайно высокой мощностью или высокой плотностью размещения, где тепло должно распространяться быстро. |
| Керамическая подложка (AlN, Al2O3) | 20 - 200 | Высокочастотные усилители мощности RF, аэрокосмическая промышленность и приложения с высокой надежностью. |
Выбор материала и электрические соображения
Помимо тепловых свойств, выбор материалов и конструкции определяет электрические характеристики и долгосрочную надежность платы.
- Текущая грузоподъемность: Определяется толщиной меди, шириной дорожки и допустимым повышением температуры. Инженеры используют диаграммы IPC-2152 для расчета необходимой площади поперечного сечения для заданного тока.
- Диэлектрическая прочность: Способность изоляционных слоев выдерживать высокие напряжения без пробоя. Это имеет решающее значение для преобразователей мощности и инверторов.
- Стабильность материала: Материалы с высокой Tg (температура стеклования) необходимы для предотвращения деформации и расслоения платы во время пайки и работы при высоких температурах. Tg 170°C или выше является обычным явлением для требовательных применений.
Такие производители, как Anhui Hongxin Electronic Technology Co., Ltd., предлагают широкий спектр материалов, включая FR-4 с высоким Tg, металлические подложки и специализированные ламинаты, что позволяет инженерам выбирать оптимальный баланс тепловых, электрических и механических свойств для их конкретной конструкции.
Совершенство производства и гарантия качества
Производство надежных печатных плат высокой мощности требует передовых производственных возможностей и строгой системы контроля качества. Этот процесс включает в себя точный контроль давления ламинирования, толщины медного покрытия и точности сверления для создания надежных тепловых отверстий и многослойных структур.
Для критически важных приложений, например, в автомобильной промышленности, соблюдение международных стандартов не подлежит обсуждению. Сертификаты, такие как ИАТФ 16949 продемонстрировать приверженность производителя качеству, последовательности и постоянному совершенствованию. Кроме того, сертификация UL гарантирует, что продукт соответствует строгим стандартам безопасности и воспламеняемости. Портфель сертификатов Anhui Hongxin Electronic Technology Co., Ltd., в том числе ISO9001, ISO14001, ISO45001, IATF16949 и UL, подчеркивает ее способность поставлять высоконадежные печатные платы высокой мощности глобальной клиентской базе.
Часто задаваемые вопросы
В чем основное различие между стандартной печатной платой и печатной платой высокой мощности?
Основное различие заключается в их дизайне и составе материалов. Стандартная печатная плата оптимизирована для обеспечения целостности сигнала в слаботочных приложениях. А Печатная плата высокой мощности разработан для решения двух основных задач: сильного тока и значительного выделения тепла. Это достигается за счет:
- Более толстая медь: Использование меди толщиной 3 унции, 6 унций или даже толще, чтобы уменьшить сопротивление и выдерживать большие токи без перегрева.
- Теплопроводящие подложки: Использование металлического сердечника (алюминия или меди) или других специальных материалов в качестве встроенного теплоотвода.
- Прочная конструкция: Конструкции, включающие такие функции, как тепловые переходы и площадки большего размера для улучшения рассеивания тепла и надежности пайки компонентов.
По сути, печатная плата высокой мощности представляет собой специально созданную платформу управления температурным и электрическим током.
Когда мне следует выбирать печатную плату с алюминиевым сердечником вместо стандартной печатной платы FR-4?
Вам следует выбрать печатную плату с алюминиевым сердечником (MCPCB), если в вашей конструкции используются компоненты, генерирующие значительное количество тепла, которое необходимо эффективно отводить. Ключевые показатели включают в себя:
- Мощные светодиоды: Это самое распространенное приложение. MCPCB необходимы для поддержания температуры перехода светодиодов, что напрямую влияет на их яркость, постоянство цвета и срок службы.
- Схемы преобразования мощности: Для импульсных регуляторов, драйверов двигателей и источников питания, где такие компоненты, как МОП-транзисторы и катушки индуктивности, рассеивают значительное количество тепла.
- Компактные конструкции: Если вы не можете установить большой радиатор, MCPCB интегрирует функцию распределения тепла непосредственно в плату, экономя место и упрощая сборку.
Если ваше приложение предназначено исключительно для логической обработки или обработки сигналов с низким энергопотреблением, стандартная плата FR-4 является более экономичной. Выбор продиктован тепловым бюджетом вашей конструкции.
Как толщина меди влияет на производительность печатной платы высокой мощности?
Толщина меди является критическим параметром, который напрямую влияет на производительность печатной платы высокой мощности двумя ключевыми способами: пропускная способность по току и рассеивание тепла.
- Текущая грузоподъемность: Более широкая и толстая медная дорожка имеет меньшее электрическое сопротивление. Согласно закону Ома (P = I²R), более низкое сопротивление означает меньшие потери мощности в виде тепла при данном токе. Более толстая медь позволяет безопасно проводить более высокие токи, не превышая температурных ограничений платы. Например, дорожка массой 6 унций может проводить значительно больший ток, чем дорожка массой 1 унция той же ширины.
- Распространение тепла: Медь является отличным проводником тепла. Толстый медный слой действует как распределитель тепла, распределяя тепло от горячего компонента (например, силовой микросхемы) по большей площади печатной платы. Это снижает температуру «горячих точек» и делает всю плату более эффективной в передаче тепла в окружающую среду или радиатор.
Выбор правильной толщины меди — это фундаментальный компромисс между производительностью, стоимостью и сложностью производства.
Какие особенности конструкции имеют решающее значение для обеспечения долгосрочной надежности печатной платы высокой мощности?
Обеспечение долгосрочной надежности печатной платы высокой мощности требует упреждающего проектирования для смягчения воздействия сильного тока и циклического нагрева. Важные особенности включают в себя:
- Термальные вспомогательные подушечки: Для компонентов со сквозными отверстиями, подключенных к большим медным пластинам (например, заземлению или питанию), используются соединения для термозащиты. Они уменьшают эффект прямого теплоотвода во время пайки, обеспечивая хорошее паяное соединение, сохраняя при этом хорошее электрическое и тепловое соединение во время работы.
- Адекватный размер и покрытие: Тепловые переходы должны быть достаточно большими и иметь достаточную толщину медного покрытия для эффективной передачи тепла. В приложениях с высокой надежностью заполнение и покрытие припоем или эпоксидной смолой может предотвратить попадание влаги и улучшить теплопередачу.
- Конформное покрытие: Нанесение защитного химического покрытия может защитить плату от влаги, пыли и химических загрязнений, что особенно важно в суровых промышленных или автомобильных условиях.
- Выбор материала: Использование материалов с высокой Tg и низким коэффициентом теплового расширения (КТР) снижает механическое напряжение на переходных отверстиях и компонентах во время колебаний температуры, предотвращая появление трещин и расслоение с течением времени.
Эти функции в сочетании с производством в соответствии с такой системой качества, как IATF 16949, необходимы для создания печатной платы высокой мощности, которая прослужит долгие годы.
