Поставщики многослойных плат PCB

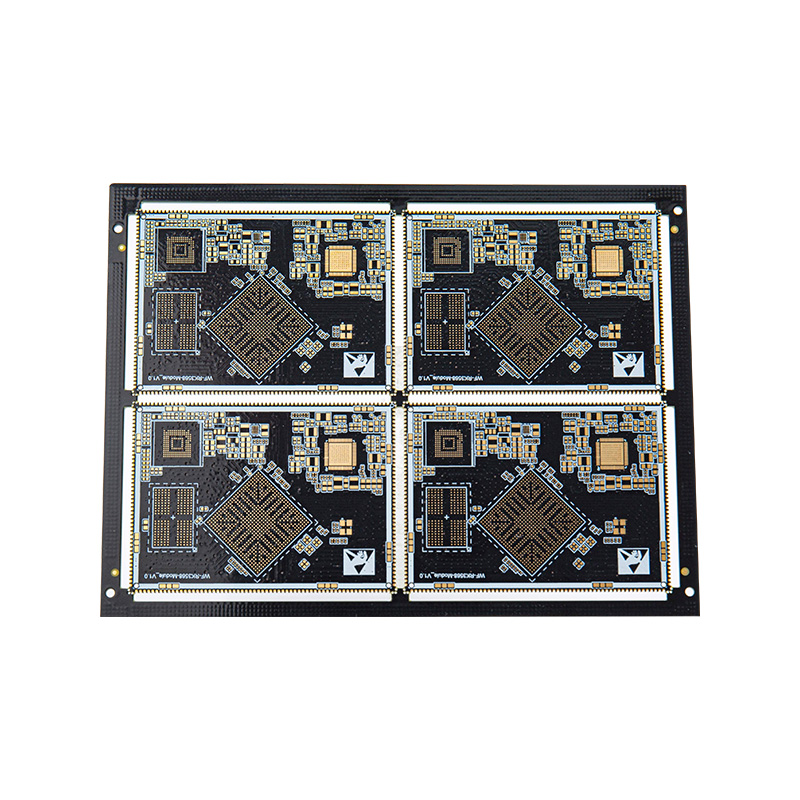

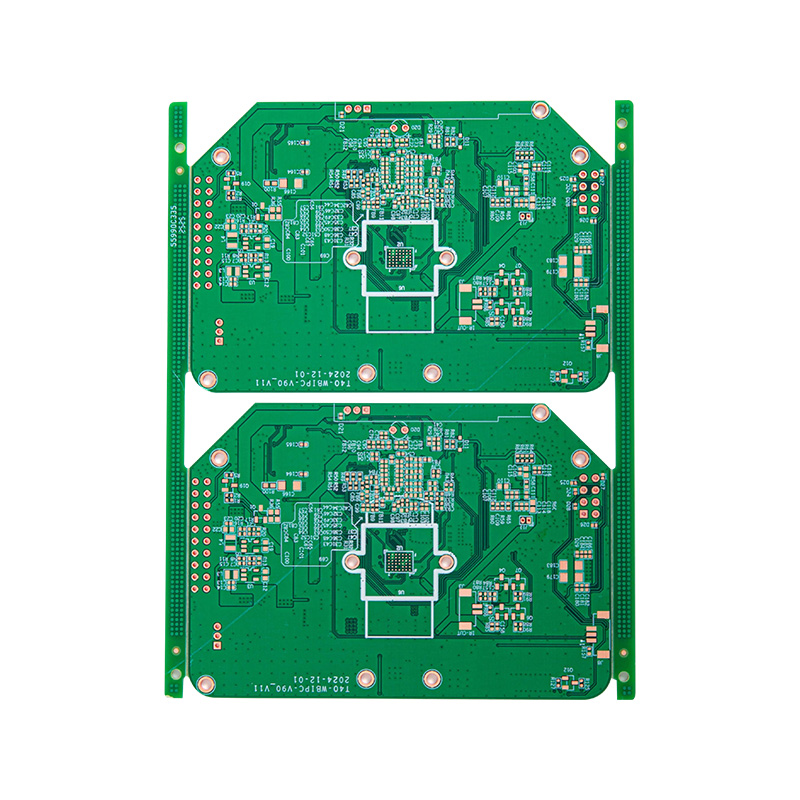

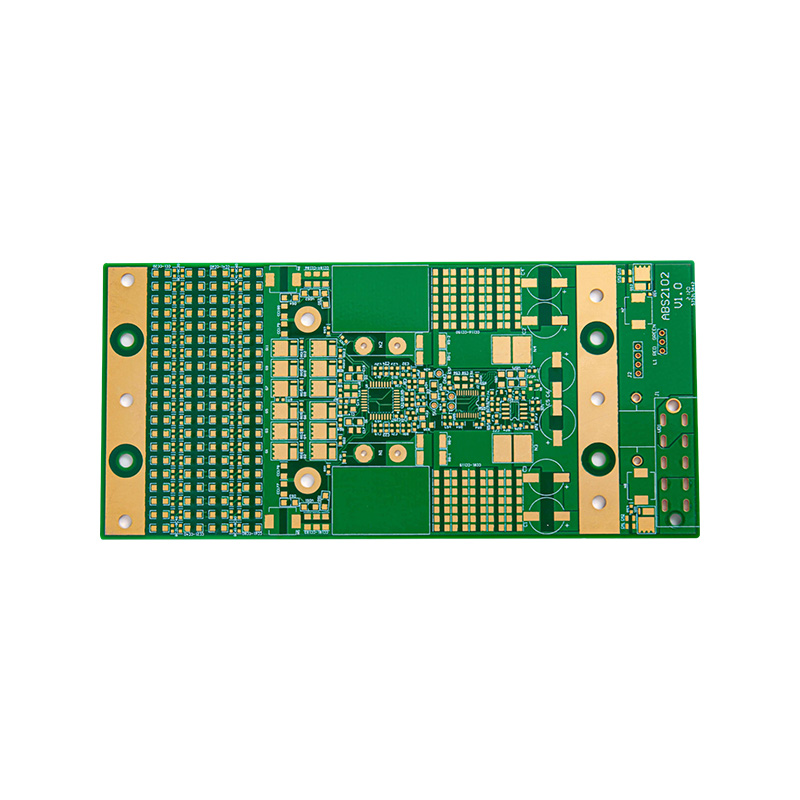

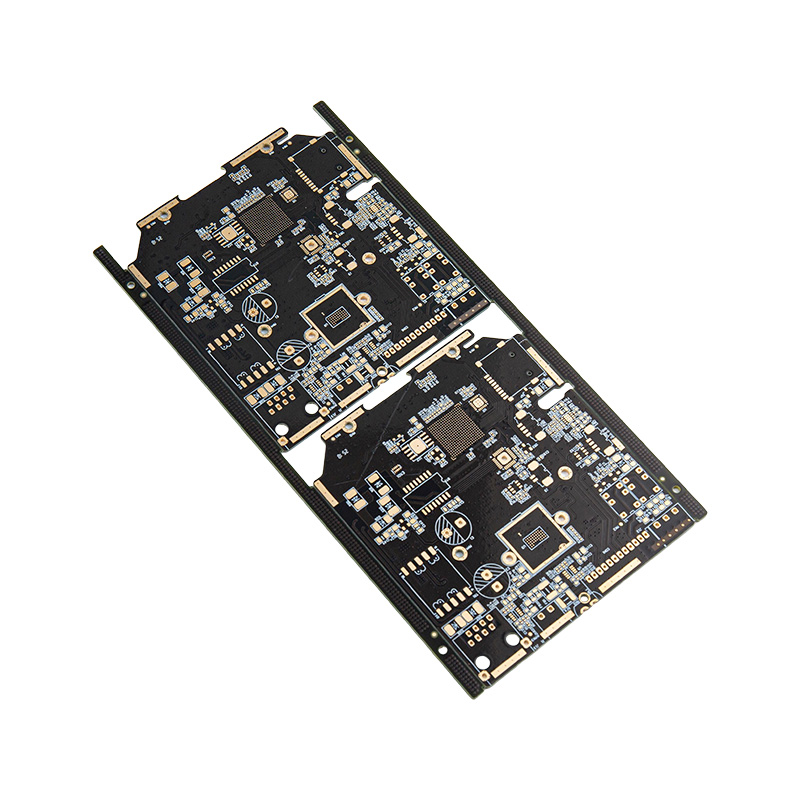

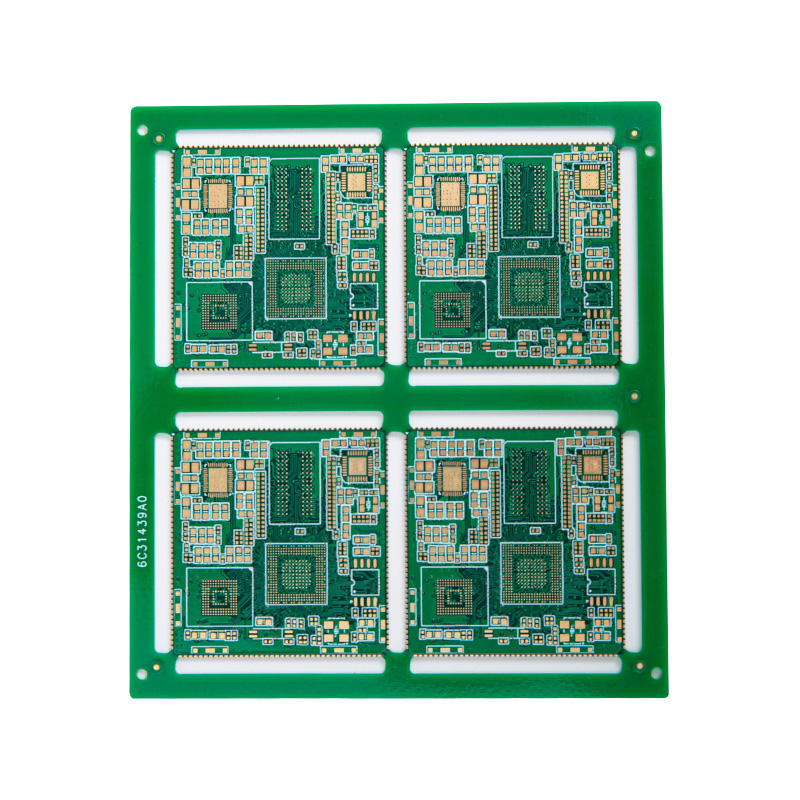

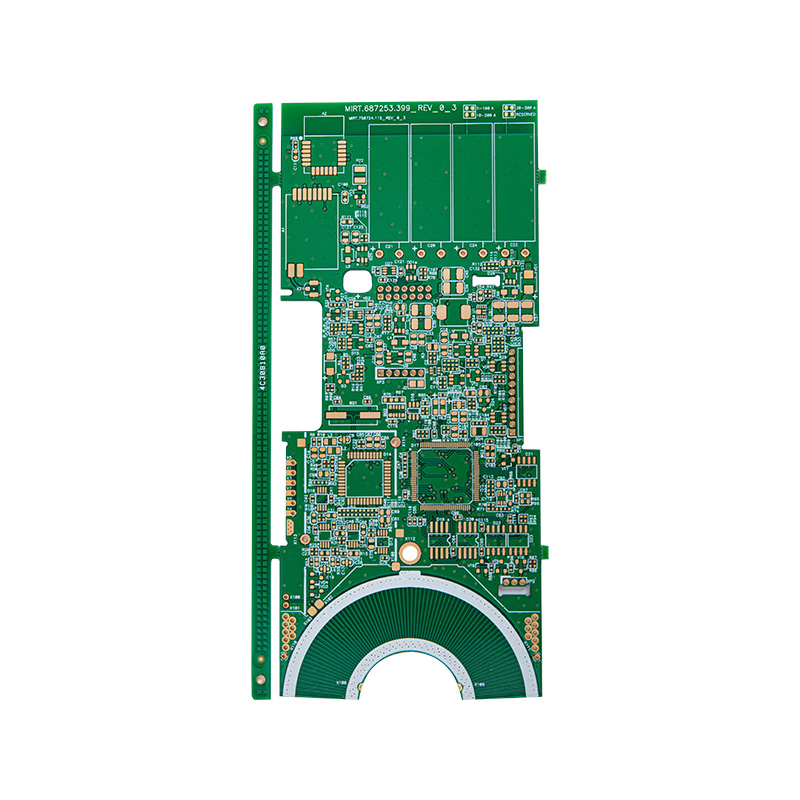

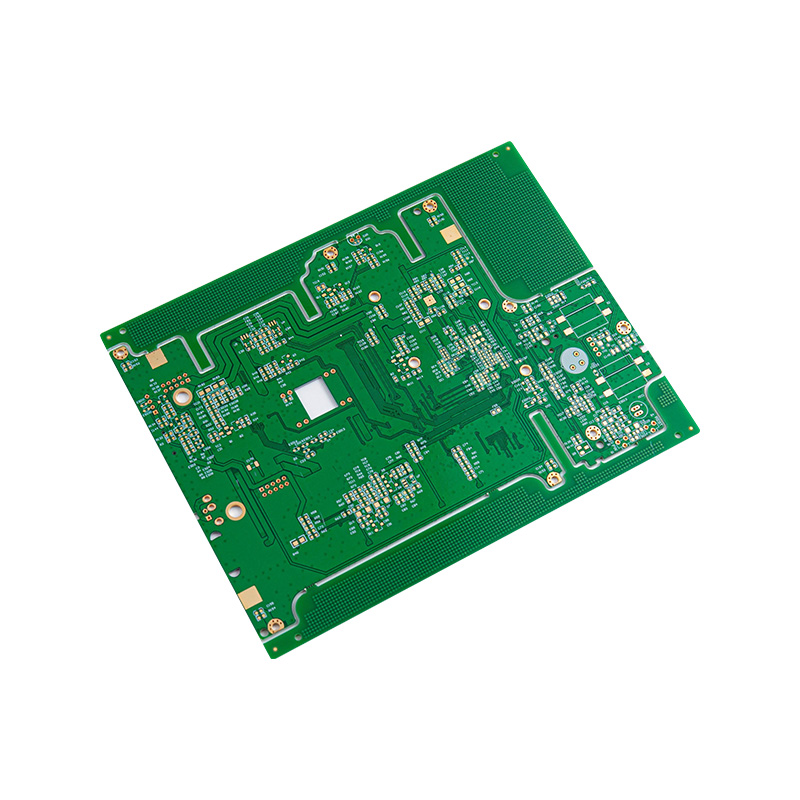

Многослойные печатные платы являются основой архитектуры современного электронного дизайна. Они точно ламинируют несколько проводящих графических слоев на изолирующие слои, образуя высокоинтегрированную взаимосвязанную систему. Их отличительными чертами являются исключительная плотность проводки и надежная помехоустойчивость. Гибкая конструкция стека, от 1 до 32 слоев, позволяет реализовать сложную функциональность схемы, занимая компактную площадь и при толщине платы от 0,3 мм до 6 мм. Благодаря опциональной толщине меди от 0,5 до 5 унций и различным вариантам обработки поверхности, например никелированному золоту или оловянному напылению, они обеспечивают превосходные электрические характеристики и долгосрочную надежность. Минимальная ширина линии/пространства 3 мила и соотношение сторон 10:1 дополнительно отвечают требованиям упаковки высокой плотности. Таким образом, многослойные печатные платы являются не только мощным сердцем высокотехнологичного коммуникационного оборудования, автомобильных электронных систем управления и промышленных компьютеров, но и ключевой технологической основой для достижения высокой производительности и компактных размеров в передовых областях, таких как аэрокосмическая промышленность и точное медицинское оборудование.

О
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Компания Anhui Hongxin Electronic Technology Co., Ltd. — это Китай Поставщики многослойных плат PCB и Завод оптовых многослойных плат PCB. Она расположена в промышленном парке PCB в Китае, в районе экономического развития Гуандэ провинции Аньхой. Основанный в октябре 2013 года, наш завод занимает площадь 20 000 квадратных метров и насчитывает 110 сотрудников, включая более 7 профессиональных инженеров с опытом работы более 15 лет. Продукция компании PCB включает платы от 1 до 32 слоев, платы с высокой Tg, платы с толстой медью, жестко-гибкие платы, высокочастотные платы, платы с гибридным диэлектриком, платы со скрытыми переходами, платы на металлической основе и безгалогенные платы. Доступно быстрое прототипирование высокоточных PCB, при этом массовые заказы на одно- и двусторонние платы выполняются за 6-7 дней, на 4-8-слойные платы — за 9-20 дней, на 10-16-слойные — за 20-25 дней, на 16-32-слойные — за 25-45 дней, на платы HDI — за 25 дней, а прототипирование двусторонних плат может быть выполнено всего за 24 часа. Мы стремимся предоставлять высококачественную продукцию и профессиональные услуги клиентам по всему миру и способны выполнять как крупные, так и мелкие партии. Технологии обработки поверхности нашей продукции полны. Типы базовых материалов включают FR-1, 22F, CEM-1, CEM-3, FR-4 (с высокой Tg, безгалогенный и т.д.), высокочастотные платы и металлические подложки. Все типы продукции прошли сертификацию систем менеджмента качества ISO9001, ISO14001, ISO45001, IATF16949, а также сертификацию безопасности UL. Наша сбытовая сеть простирается от внутренних районов до Юго-Восточной Азии, Европы и Америки. В условиях жесткой рыночной конкуренции мы всегда получали высокую оценку клиентов.
Сертификат почета
  • НКА
  • Сертификат УЛ
  • Сертификация продукции
  • Сертификация продукции
Новости
Многослойная печатная плата Отраслевые знания

Балансировка целостности сигнала, распределения мощности и импеданса при проектировании многослойной печатной платы

Важность научного проектирования стека

В проектировании высокоскоростной электроники конфигурация слоев в Многослойная печатная плата является основой электрических характеристик. Научное исследование делает больше, чем просто систематизирует следы; он действует как основная защита от электромагнитных помех (EMI) и обеспечивает стабильную подачу электроэнергии.

  • Управление путями возврата сигнала: Размещая сигнальные слои рядом с плоскостями заземления (GND), мы обеспечиваем кратчайший возможный обратный путь. Это уменьшает индуктивность контура и значительно снижает электромагнитное излучение.
  • Контроль импеданса: Точный контроль толщины диэлектрического материала (препрег и сердечник) и ширины дорожки позволяет обеспечить постоянный характеристический импеданс (например, 50 Ом несимметричный или 100 Ом дифференциальный), что имеет решающее значение для высокоскоростной передачи данных.
  • Развязка мощности: Размещение плоскостей питания (VCC) и земли в непосредственной близости создает емкость плоскости, которая помогает фильтровать высокочастотный шум и стабилизировать сеть доставки электроэнергии (PDN).

Аньхойская компания электронных технологий Хунсинь, ООО , расположенная в Китайском промышленном парке печатных плат в Гуандэ, имеет более чем десятилетний опыт работы над сложными многоуровневыми проектами. Наш объект занимает площадь 20 000 квадратных метров и управляется командой профессиональных инженеров с более чем 15-летним опытом работы. Мы специализируемся на производстве плат от 1 до 32 слоев, используя современные материалы, такие как FR-4 с высоким Tg, высокочастотные ламинаты и гибридные диэлектрические структуры, чтобы удовлетворить самые строгие требования к компоновке.

Сравнение технических параметров: стандартные и высокопроизводительные многослойные печатные платы

Выбор правильных параметров имеет важное значение для достижения баланса между стоимостью и производительностью. Ниже приведено сравнение типичных спецификаций, обработанных нашей командой инженеров:

Особенность Стандартная многослойная печатная плата Высокоточный многослойный (Hongxin) Преимущество дизайна
Количество слоев 4–8 слоев До 32 слоев Поддерживает маршрутизацию сверхвысокой плотности.
Допуск импеданса ±10% ±5% (строгий контроль) Обеспечивает целостность сигнала для высокоскоростного ввода-вывода
Мин. Толщина диэлектрика 4 миллиона 2,5 миллиона Более сильная емкостная связь для PDN
Через технологию Только сквозное отверстие Слепые и похороненные переходы / HDI Уменьшает паразитную емкость и экономит место
Точность регистрации ±3 мил ±1,5 мил Предотвращает перекос между слоями при большом количестве слоев

Часто задаваемые вопросы (FAQ)

Вопрос 1: Как Аньхойская компания электронных технологий Хунсинь, ООО поддерживает быстрое прототипирование сложных многослойных конструкций?

Мы понимаем, что время выхода на рынок имеет решающее значение. Аньхойская компания электронных технологий Хунсинь, ООО предлагает услуги высокоточного быстрого прототипирования. Мы можем доставить 4-8-слойные плиты в течение 9-20 дней, и даже для очень сложных 16-32-слойных плит мы поддерживаем эффективный период в 25-45 дней. Наш оптимизированный рабочий процесс от проектирования до производства, подкрепленный сертификатами ISO9001 и IATF16949, гарантирует, что скорость никогда не поставит под угрозу качество.

Вопрос 2: Какие материалы использует компания Аньхойская компания электронных технологий Хунсинь, ООО для высокочастотных или высокотемпературных применений?

Наш материальный запас обширен, чтобы удовлетворить различные промышленные потребности. Аньхойская компания электронных технологий Хунсинь, ООО использует базовые материалы, включая FR-4 (с высокой Tg и без галогенов), высокочастотные ламинаты для радиочастотных применений и металлические подложки для управления температурой. Мы также предлагаем ламинированные платы с гибридным диэлектриком, которые позволяют клиентам комбинировать различные материалы в одном пакете для оптимизации как стоимости, так и высокочастотных характеристик.

В3: Может ли компания Anhui Hongxin Electronic Technology Co., Ltd. обрабатывать как небольшие партии, так и крупномасштабные глобальные заказы?

Да. Имея фабрику площадью 20 000 квадратных метров и 110 преданных своему делу сотрудников, Аньхойская компания электронных технологий Хунсинь, ООО обладает универсальными возможностями по поставке как небольших партий НИОКР, так и крупномасштабного производства. Наша сеть продаж уже охватывает Юго-Восточную Азию, Европу и Америку, что подтверждается сертификатами безопасности UL и стремлением к профессиональному обслуживанию, что принесло нам высокую оценку на мировом рынке.
